Болты клеммные в Карши

Назначение и особенности конструкции

Клеммные болты представляют собой специализированные крепёжные элементы, применяемые для соединения рельсов с клеммами при укладке и ремонте железнодорожного пути. Их основная функция — фиксация рельсов в проектном положении на опоре, обеспечение необходимого зазора и сопротивления продольному сдвигу.

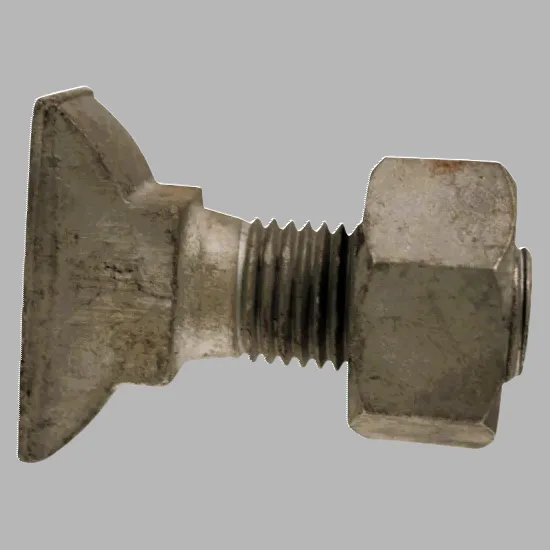

Конструкция болта включает стержень с метрической резьбой диаметром М22 мм, шестигранную головку, а также цилиндрическую часть, соответствующую диаметру посадочного отверстия в клемме. Длина клеммных болтов варьируется в пределах от 50 мм до 105 мм, в зависимости от типа используемой накладки, толщины клеммы и проектных требований.

Согласно ГОСТ 16016-2014, клеммные болты изготавливаются в двух исполнениях — 1 и 2. Они отличаются длиной резьбовой части и способом сопряжения с клеммами. Болты исполнения 1 имеют удлинённую резьбу, что облегчает затяжку соединения при ремонте и обслуживании. Болты исполнения 2 отличаются более компактными размерами и применяются в конструкциях с ограниченным пространством.

Регламентирующий стандарт ГОСТ 16016-2014

Технические требования к клеммным болтам определяются ГОСТ 16016-2014, который регламентирует их размеры, допустимые отклонения, механические характеристики, маркировку, методы контроля и упаковки. Этот стандарт разработан для обеспечения унификации крепёжных элементов, применяемых в путевом хозяйстве железных дорог.

В соответствии с ГОСТ, болты должны соответствовать определённому классу точности, иметь строго нормированную длину резьбы, допустимые предельные отклонения по диаметру и шагу резьбы, а также соответствовать требованиям к шероховатости поверхности. Особое внимание уделяется прочностным характеристикам болтов — испытаниям на растяжение, изгиб и твердость.

ГОСТ 16016-2014 также предусматривает контроль качества сварных и термически обработанных участков, проверку резьбового соединения на пригодность к повторному использованию, а также контроль размеров с помощью калибров. Это гарантирует, что болты, поступающие в монтаж, обладают высокой эксплуатационной надежностью.

Применяемые марки стали

Для изготовления клеммных болтов используются конструкционные углеродистые стали: Сталь 20 и Сталь 20кп. Эти марки являются широко распространёнными в машиностроении благодаря сбалансированному сочетанию прочности, вязкости и технологичности.

Сталь 20 отличается высокой пластичностью и хорошей свариваемостью, имеет предел прочности в диапазоне 390–540 МПа, предел текучести — не менее 245 МПа и ударную вязкость — от 27 Дж/см² при температуре +20 °C. Такая механика позволяет использовать болты из стали Ст20 в зонах с повышенными динамическими и вибрационными нагрузками.

Сталь 20кп представляет собой кипящую разновидность стали 20, обладающую сниженным содержанием неметаллических включений. Она применяется там, где важно обеспечить устойчивость болта к изгибающим моментам и длительной циклической нагрузке. Материал хорошо поддается резьбонарезанию и термообработке, что особенно важно для резьбовых соединений диаметром М22 мм.

Классы прочности и исполнение

Клеммные болты производятся с классами прочности 4.8 и 5.8, что соответствует требованиям ГОСТ 16016-2014. Эти классы характеризуют предел прочности и текучести болта:

- Класс 4.8: σв ≥ 400 МПа, σт ≥ 320 МПа
- Класс 5.8: σв ≥ 500 МПа, σт ≥ 400 МПа

Выбор класса прочности зависит от условий эксплуатации и требований проекта. В участках, подверженных сильным динамическим и температурным колебаниям, целесообразно применение болтов класса 5.8. В менее нагруженных соединениях используются болты класса 4.8.

Исполнение 1 и 2 определяют геометрические и монтажные особенности болта. Инженеры на стадии проектирования учитывают этот параметр при выборе типоразмера и длины болта, особенно в конструкциях с ограниченным пространством между шпалами и клеммами.

Особенности производства

Процесс производства клеммных болтов в Карши включает несколько этапов: горячую или холодную высадку головки, механическую обработку, термическую нормализацию, резьбонарезание, а также контроль качества и упаковку. Каждая операция требует соблюдения точных допусков, особенно при нарезке резьбы М22, где важна точность шага и глубины профиля.

Сложность производства обусловлена необходимостью достижения высокой прочности при сохранении пластичности. Для болтов класса 5.8 дополнительно применяется отпуск, обеспечивающий требуемую структуру металла. Также производители обязаны обеспечить однородность структуры, отсутствие внутренних дефектов, трещин, закатов и расслоений.

Каждая партия проходит контроль механических свойств — испытания на разрыв, измерение твердости, контроль резьбовой части с помощью проходных и непроходных калибров. Особое внимание уделяется устойчивости к коррозии, особенно при поставках продукции в регионы с переменными климатическими условиями.

Сферы применения

Клеммные болты применяются преимущественно в железнодорожном строительстве, в системах крепления рельсов к шпалам через клеммные узлы. Они обеспечивают жесткое соединение, препятствующее поперечным и продольным перемещениям рельсов в зоне стыков, поворотов и торможений состава.

Также изделия используются:
- в системах временного крепления рельсов;
- при модернизации путей;
- в мостовых переходах;
- при монтаже стрелочных переводов.

Болты входят в состав соединительных узлов, включающих рельсовые накладки, шайбы и клеммы, и рассчитаны на длительную эксплуатацию без разборки. Их надёжность напрямую влияет на безопасность движения поездов, особенно в климатических зонах с резкими температурными перепадами.

Методы контроля и испытания

ГОСТ 16016-2014 предъявляет строгие требования к системе контроля качества. В производственных условиях применяются следующие методы:
- визуальный контроль поверхности и геометрии;
- проверка размеров резьбы по калибрам;
- испытания на статическое растяжение и изгиб;
- контроль микроструктуры после термообработки.

Для болтов класса прочности 5.8 проводится ультразвуковая дефектоскопия, обеспечивающая выявление внутренних трещин и включений. Также может применяться магнитопорошковая диагностика сварных участков в головке и зоне перехода к резьбе.

Перед упаковкой каждая партия проходит комплексное тестирование, а на каждое изделие оформляется паспорт с указанием марки стали, класса прочности и номера партии. Это особенно важно при поставках на крупные инфраструктурные объекты в Карши, где необходимо обеспечить полную прослеживаемость.

Упаковка, хранение, транспортировка

Клеммные болты упаковываются в деревянные или металлические ящики, уложенные слоями с разделением антикоррозионной бумагой или пропитанным текстилем. Допускается использование ящиков с фанерной или жестяной обшивкой для транспортировки в условиях повышенной влажности.

Хранение осуществляется в закрытых, вентилируемых складах при температуре от +5 до +40 °C и относительной влажности не выше 75%. Болты, прошедшие антикоррозионную обработку, могут храниться в течение 12 месяцев без признаков окисления.

Транспортировка выполняется всеми видами транспорта. Упаковка и укладка продукции обеспечивает защиту от механических повреждений, вибрации и коррозионного воздействия. Все транспортные документы сопровождаются сертификатом соответствия и паспортом качества.

О компании ГК «Интерстилс»

ГК «Интерстилс» в Карши — надежный поставщик металлопроката и крепёжных изделий для железнодорожного, промышленного и строительного сектора. Компания осуществляет производство и поставку клеммных болтов в соответствии с ГОСТ 16016-2014, с гарантией качества и сопровождением всей необходимой документации.

Мы предлагаем:
- болты М22 длиной от 50 до 105 мм;
- классы прочности 4.8 и 5.8;
- исполнения 1 и 2;
- поставку по индивидуальным чертежам;
- быструю логистику по России и другие страны;

Благодаря многолетнему опыту ГК «Интерстилс» является надёжным партнёром для реализации проектов любой сложности.
